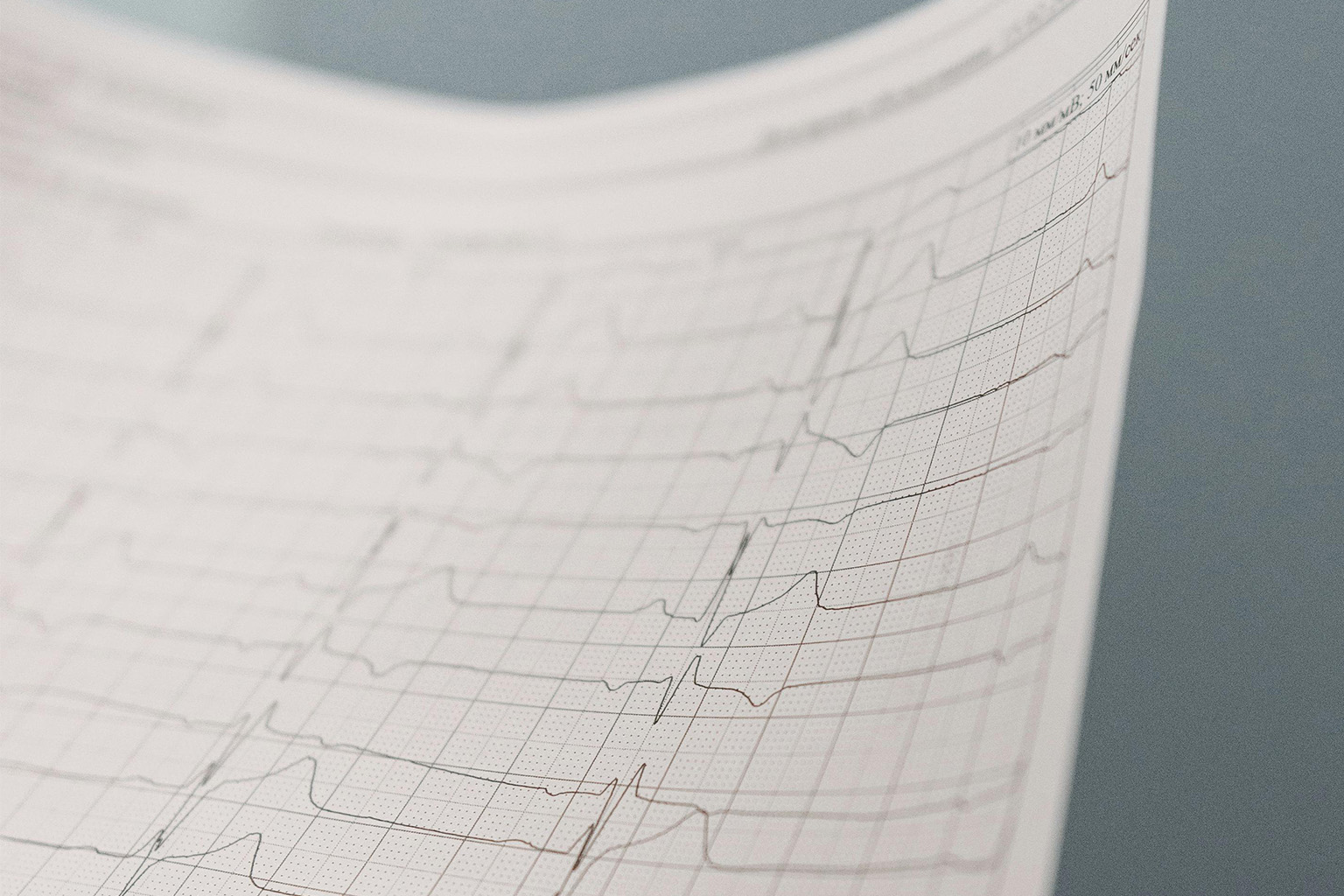

Papier do EKG, EEG i KTG — czym się różnią i który wybrać?

Dlaczego wybór właściwego papieru do EKG, EEG i KTG ma znaczenie kliniczne

W diagnostyce medycznej bardzo często mówi się o jakości aparatów, elektrod czy oprogramowania, ale jakość papieru rejestracyjnego bywa lekceważona. Tymczasem papier do EKG, EEG i KTG jest elementem łańcucha diagnostycznego o realnym znaczeniu klinicznym. To na tym nośniku zapisują się szczegółowe informacje o pracy serca, mózgu i stanie płodu. Jeśli papier jest słabej jakości, ma złą strukturę, zbyt niską czułość termiczną lub niestabilny nadruk siatki, może utrudniać lub wręcz zafałszować interpretację badania.

W przypadku papieru do EKG każdy milimetr siatki ma znaczenie dla pomiaru odstępów PQ, QRS czy QT. W badzeniach EEG, gdzie analizuje się fale o różnej częstotliwości i amplitudzie, kluczowa jest czytelność linii oraz powtarzalność prędkości przesuwu. Z kolei papier do KTG musi umożliwiać równoczesny, jasny odczyt czynności serca płodu oraz czynności skurczowej macicy, a także pozwalać na wiarygodne porównanie fragmentów zapisu w czasie. Wszystko to sprawia, że dobór odpowiedniego papieru rejestracyjnego nie jest decyzją czysto techniczną czy ekonomiczną, lecz ma bezpośrednie przełożenie na jakość diagnostyki.

Niewłaściwy papier może powodować rozmazywanie zapisu, blaknięcie wykresu, nierównomierny przesuw, szumy wizualne lub problemy z pracą głowicy drukującej. W skrajnych przypadkach badanie trzeba powtarzać, co oznacza stratę czasu, dodatkowe obciążenie pacjenta i zwiększenie kosztów. Z tego powodu warto traktować wybór papieru do EKG, EEG i KTG tak samo poważnie jak wybór samego aparatu.

Podstawowe różnice między papierem do EKG, EEG i KTG

Choć na pierwszy rzut oka papier medyczny wydaje się podobny, papier do EKG, papier do EEG i papier do KTG znacząco różnią się między sobą. Są projektowane z myślą o innych urządzeniach rejestrujących, innych zakresach częstotliwości sygnału, różnych prędkościach przesuwu i odmiennej formie prezentacji danych. To przekłada się na różnice w:

• rodzaju i gęstości siatki nadrukowanej na papierze,
• formatach (szerokość, długość, rolka lub składanka),
• gramaturze i strukturze powierzchni,
• czułości warstwy termicznej oraz sposobie reakcji na głowicę drukującą,
• przeznaczeniu do aparatury danej kategorii i konkretnego producenta.

Papier do EKG jest zazwyczaj papierem termicznym z charakterystyczną drobną siatką milimetrową, która pozwala dokładnie odczytywać amplitudę i czas poszczególnych załamków. Papier do EEG bywa stosowany w formie składanki lub w systemach drukujących o dużej szerokości, ponieważ zapis EEG jest rozciągnięty w czasie i obejmuje wiele kanałów. Siatka jest często inna niż w EKG, a nacisk kładzie się na stabilność długiego zapisu. Papier do KTG z kolei ma nadruk siatki oraz oznaczenia ułatwiające interpretację tętna płodu i czynności skurczowej macicy, zwykle z wyraźną linią bazową i podziałką dostosowaną do standardowych prędkości przesuwu typowych dla kardiotokografów.

Różnice te powodują, że wymiana papieru między kategoriami badań (na przykład użycie papieru EKG w aparacie KTG) jest niedopuszczalna. Nawet jeśli z punktu widzenia mechanicznego papier da się włożyć do urządzenia, zapis może być zniekształcony, trudny do interpretacji lub całkowicie niezgodny ze standardami danego badania.

Budowa i właściwości papieru do EKG

Papier do EKG jest prawdopodobnie najbardziej rozpoznawalnym rodzajem papieru medycznego. Jego charakterystyczną cechą jest siatka milimetrowa, która stanowi odniesienie do pomiarów czasu trwania i amplitudy poszczególnych fragmentów zapisu. Standardowo jeden mały kwadrat o boku 1 mm odpowiada określonemu czasowi (np. 0,04 s przy prędkości 25 mm/s) oraz napięciu (np. 0,1 mV na 1 mm przy standardowej kalibracji). Dzięki temu lekarz może szybko i precyzyjnie zmierzyć odstępy PQ, QRS, QT czy zmiany odcinka ST.

Większość współczesnych aparatów EKG wykorzystuje papier termiczny. Oznacza to, że na powierzchni papieru znajduje się specjalna warstwa chemiczna reagująca na ciepło generowane przez głowicę termiczną urządzenia. W miejscu, w którym głowica przyłożona jest z odpowiednią siłą i temperaturą, warstwa termiczna zmienia barwę, tworząc ciemną linię zapisu. Jakość tej warstwy wpływa na kontrast, ostrość i trwałość wykresu.

Dobry papier do EKG powinien charakteryzować się:

• jednolitą, dobrze widoczną siatką milimetrową,
• odpowiednią gramaturą, która zapewnia sztywność i trwałość, ale nie obciąża niepotrzebnie mechanizmu drukującego,
• równomierną czułością warstwy termicznej na całej szerokości,
• odpornością na rozmazywanie wykresu,
• odpornością na blaknięcie w standardowych warunkach przechowywania.

Na rynku dostępne są różne formaty papieru do EKG: zarówno w postaci rolek, jak i składanki harmonijkowej. Wymiary zależą od producenta aparatu i modelu (np. 50 mm, 60 mm, 63 mm, 80 mm szerokości oraz rozmaite długości rolki). Dokładne dopasowanie formatu jest kluczowe, ponieważ niewłaściwa szerokość lub typ składania może utrudnić pracę drukarki, a nawet doprowadzić do uszkodzeń mechanicznych.

Warto podkreślić, że w diagnostyce kardiologicznej bardzo istotna jest powtarzalność. Jeśli gabinet korzysta z tego samego typu papieru do EKG przez dłuższy czas, lekarze przyzwyczajają się do jakości siatki, kontrastu i zachowania papieru. Zmiana na produkt gorszej jakości może nie tylko obniżyć komfort pracy, lecz także utrudnić porównywanie archiwalnych badań z nowymi zapisami.

Budowa i właściwości papieru do EEG

Papier do EEG obsługuje zupełnie inny typ badania niż EKG. Elektroencefalografia rejestruje aktywność bioelektryczną mózgu, często przez dłuższy czas i w wielu kanałach jednocześnie. Z tego powodu stosuje się inne parametry zapisu i nieraz inny sposób prezentacji danych. Historycznie powszechne były duże arkusze lub składanki papieru z wieloma liniami, na których równolegle rejestrowano sygnały z poszczególnych elektrod. Dziś część systemów EEG wykorzystuje zapis cyfrowy z możliwością wydruku na papierze w wybranych fragmentach, ale papier nadal jest potrzebny w wielu pracowniach.

W porównaniu z papierem do EKG, papier EEG zwykle:

• ma inną siatkę lub linię odniesienia, dopasowaną do specyfiki rejestrowanych fal,
• bywa szerszy, aby pomieścić wiele równoległych kanałów sygnału,
• jest przygotowany do pracy przy innych prędkościach przesuwu papieru,
• często jest przeznaczony do współpracy z konkretnymi systemami rejestrującymi i drukarkami laboratoryjnymi.

Najważniejsze cechy praktyczne papieru do EEG to równomierne prowadzenie w mechanizmie aparatu, stabilna warstwa termiczna (jeśli stosowana jest drukarka termiczna) oraz wyraźna siatka lub podziałka, która ułatwia specjalistom interpretację badania. Technicy i lekarze neurolodzy muszą mieć możliwość oceny częstotliwości, amplitudy oraz morfologii fal w dłuższym odcinku czasu. Dlatego zapis nie może falować, rozmazywać się ani zanikać.

W EEG niezwykle ważna jest także archiwizacja. Badania często są porównywane po kilku miesiącach lub latach, np. w diagnostyce padaczki czy zaburzeń snu. Papier do EEG powinien więc utrzymywać czytelność wykresu w długim okresie przechowywania, o ile placówka przestrzega podstawowych zasad magazynowania (brak narażenia na wysoką temperaturę, wilgoć i intensywne światło słoneczne).

Budowa i właściwości papieru do KTG

Papier do KTG (kardiotokografii) pełni kluczową rolę w opiece nad kobietą ciężarną i płodem. Kardiotokograf rejestruje jednocześnie czynność serca płodu i czynność skurczową macicy. Na jednym pasku papieru powstaje zapis, który położna lub lekarz musi ocenić szybko, przejrzyście i jednoznacznie. Z tego powodu papier KTG ma specyficzny nadruk i strukturę siatki, inny niż w EKG czy EEG.

Najczęściej papier do KTG posiada:

• wyraźne linie odniesienia dla częstości akcji serca płodu (np. zakres w uderzeniach na minutę),
• podziałkę czasu dostosowaną do prędkości przesuwu aparatu KTG,
• osobne pola (tory) zapisu dla FHR (fetal heart rate) oraz skurczów macicy,
• czasem dodatkowe pola opisu lub oznaczenia, które ułatwiają dokumentowanie przebiegu porodu.

Renomowany papier do KTG musi gwarantować bardzo dobrą czytelność zarówno drobnych fluktuacji czynności serca płodu, jak i zmian natężenia skurczów. W praktyce klinicznej personel analizuje dynamikę zapisu, obecność deceleracji, akceleracji, zmiennej lub późnej odpowiedzi serca płodu na skurcze, oraz ocenia ogólną rezerwę tlenową płodu. Każde rozmazanie, przerwanie linii czy problem z kontrastem może utrudnić podjęcie decyzji położniczych.

W odróżnieniu od klasycznego EKG, zapis KTG bywa analizowany „w biegu”, przy łóżku pacjentki, często w warunkach stresu lub pośpiechu. Dlatego papier musi mieć odpowiednią sztywność i jakość nadruku, by można było szybko go chwycić, rozwinąć, porównać odcinki i pokazać innemu specjaliście. Z tego powodu papier do KTG nie może być traktowany jako produkt uniwersalny; jego dobór powinien zawsze uwzględniać konkretny model kardiotokografu.

Parametry papieru: format, gramatura, siatka i warstwa termiczna

Kluczową kwestią przy wyborze papieru do EKG, EEG i KTG są parametry techniczne. W opisie produktów zazwyczaj znajdziemy takie informacje jak format, gramatura, rodzaj siatki, długość rolki lub liczba arkuszy w składance oraz rodzaj powłoki. Zrozumienie tych parametrów pozwala dobrać papier właściwie, bez konieczności metod prób i błędów.

Format to najczęściej szerokość papieru i długość rolki lub pojedynczego odcinka składanki. Aparaty EKG mają precyzyjnie zaprojektowane prowadnice i mechanizmy drukujące, dlatego szerokość papieru musi być idealnie zgodna z wymaganiami producenta. Podobnie jest w aparatach EEG i KTG, gdzie szerokość wpływa na rozmieszczenie torów zapisu. Zbyt szeroki papier może się zacinać, zbyt wąski nie wykorzysta całej powierzchni drukującej i obniży czytelność.

Gramatura papieru, czyli jego masa na metr kwadratowy, wpływa na sztywność, odporność na uszkodzenia mechaniczne oraz zachowanie w drukarce. Zbyt cienki papier może się marszczyć, rwać i powodować nierówną pracę. Zbyt gruby nadmiernie obciąża mechanizm podawania. Producenci papieru medycznego dobierają gramaturę tak, aby zoptymalizować te parametry pod kątem konkretnych zastosowań.

Siatka to nadrukowane linie stanowiące odniesienie dla pomiarów. W papierze do EKG jest to zwykle siatka milimetrowa, z wyróżnieniem większych kwadratów co 5 mm. W papierze do EEG i KTG siatka może wyglądać inaczej, ale zawsze pełni funkcję ułatwiającą ocenę czasową i amplitudową. Ważne, aby nadruk był jednolity, bez przesunięć, przerw i nadmiernych różnic w intensywności.

Warstwa termiczna, obecna w papierach do urządzeń termicznych (co jest standardem w większości nowoczesnych EKG, KTG i wielu systemach EEG), odpowiada za powstawanie linii zapisu. Jej jakość wpływa na kontrast, ostrość i odporność na czynniki zewnętrzne. Dobre papiery medyczne mają warstwę termiczną, która nie reaguje przesadnie na drobne zmiany temperatury otoczenia, ale precyzyjnie reaguje na ciepło głowicy drukującej.

Dopasowanie papieru do konkretnego aparatu – dlaczego to tak ważne

W praktyce gabinetu lub pracowni diagnostycznej wybór papieru do EKG, EEG czy KTG nie polega jedynie na dobraniu odpowiedniego typu (EKG/EEG/KTG). Trzeba dodatkowo dopasować papier do konkretnego modelu aparatu. Producenci urządzeń stosują różne szerokości papieru, różne długości rolek, różne rozwiązania prowadzenia i różne sposoby nadruku siatki. Z tego powodu profesjonalni dostawcy papieru medycznego zawsze podają listę kompatybilnych urządzeń.

Przykładowo, aparat EKG może być przystosowany wyłącznie do papieru składankowego o określonej szerokości i długości pojedynczego segmentu, z konkretnym układem siatki. Inne urządzenie EKG tego samego producenta może korzystać już z rolki o tej samej szerokości, ale innej długości. Podobnie kardiotokografy różnych producentów mogą wymagać papieru KTG o nieco innych parametrach nadruku, mimo pozornie podobnej szerokości.

Brak dopasowania papieru do aparatu objawia się m.in. tym, że:

• linie zapisu „wychodzą” poza siatkę lub nie pokrywają się z linią tła,
• mechanizm drukarki zacina papier, szczególnie przy składankach,
• wydruk jest przesunięty lub ucięty,
• trudno jest prawidłowo złożyć i przechowywać zapis.

Dlatego przy zamawianiu papieru do EKG, EEG i KTG warto korzystać z oferty producentów i dystrybutorów, którzy jasno wskazują kompatybilność papieru z konkretnymi modelami urządzeń. Ułatwia to pracę i eliminuje ryzyko kosztownych pomyłek.

Najczęstsze błędy przy wyborze papieru do EKG, EEG i KTG

W codziennym funkcjonowaniu gabinetów i pracowni medycznych powtarza się kilka typowych błędów związanych z doborem papieru rejestracyjnego. Świadomość tych błędów pomaga ich uniknąć i lepiej planować zakupy.

Najczęstsze problemy to:

• Skupienie się wyłącznie na cenie – najtańszy papier nie zawsze spełnia wymagania jakościowe. Zbyt niska jakość warstwy termicznej, słaba siatka czy nierówna gramatura mogą prowadzić do zniekształceń zapisu, problemów z drukarką oraz krótkiej trwałości wydruku.
• Zakup „uniwersalnego” papieru – próby stosowania jednego typu papieru do kilku różnych urządzeń (np. EKG i KTG) kończą się zwykle kłopotami z czytelnością, zacinaniem się papieru lub brakiem zgodności z siatką wzorcową.
• Brak weryfikacji kompatybilności z modelem aparatu – pominięcie informacji o zgodności z konkretnymi urządzeniami może doprowadzić do zakupu papieru, który fizycznie nie pasuje do aparatu albo skutkuje przesuniętym nadrukiem.
• Niewłaściwe przechowywanie papieru – nawet najlepszej jakości papier do EKG, EEG czy KTG może stracić swoje właściwości, jeśli jest przechowywany w warunkach nadmiernej wilgotności, wysokiej temperatury lub bez ochrony przed światłem.
• Brak kontroli jakości dostaw – zmiana dostawcy na tańszego bez porównania jakości próbki papieru może spowodować niepożądane różnice w czytelności i trwałości zapisu.

Wszystkie te błędy mają wspólny mianownik: traktowanie papieru medycznego jak zwykłego materiału biurowego. Tymczasem papier do EKG, EEG i KTG jest integralną częścią procesu diagnostycznego i powinien być wybierany z należytą starannością.

Jak ocenić jakość papieru rejestracyjnego w praktyce

Dla osób odpowiedzialnych za zakupy w placówce medycznej nie zawsze jest oczywiste, jak ocenić jakość papieru do EKG, EEG czy KTG zanim zostanie użyty w codziennej pracy. Istnieje jednak kilka praktycznych kryteriów, które można zastosować.

Po pierwsze, warto zwrócić uwagę na jednorodność siatki. Linie powinny być proste, równoległe, bez widocznych przesunięć i przerw. Należy sprawdzić, czy siatka milimetrowa w papierze EKG nie zmienia odcienia na różnych fragmentach rolki lub składanki. Po drugie, oceniamy kontrast i ostrość wydruku. Po wykonaniu próbnego badania zapis powinien być wyraźny, bez „rozlewania się” linii i bez artefaktów wynikających z nierównej reakcji warstwy termicznej.

Kolejnym kryterium jest zachowanie papieru w mechanizmie drukującym. Dobrze dobrany papier wchodzi i wychodzi płynnie, nie blokuje się, nie powoduje trzasków, nie ulega rozerwaniu na załamaniach składanki. W aparatach o dużej szybkości przesuwu papieru (np. niektóre tryby zapisu EKG czy KTG) jakość mechaniczna papieru jest szczególnie ważna.

Warto również zapytać dostawcę o certyfikaty i zgodność produktu z normami dotyczącymi wyrobów medycznych. Papier przeznaczony do urządzeń diagnostycznych powinien pochodzić od producenta, który spełnia wymagania stawiane dla wyrobów stosowanych w ochronie zdrowia, szczególnie jeśli ma być używany w szpitalach i przychodniach działających według rygorystycznych procedur jakości.

Aspekty ekonomiczne i logistyczne wyboru papieru do EKG, EEG i KTG

Oprócz kwestii klinicznych i technicznych nie można pominąć aspektów ekonomicznych i logistycznych. Papier do EKG, EEG i KTG jest materiałem eksploatacyjnym o regularnym zużyciu. Dobrze zaplanowana polityka zakupowa pozwala uniknąć sytuacji, w której badania trzeba odwoływać z powodu braku papieru lub w pośpiechu kupuje się pierwsze dostępne, lecz nieoptymalne rozwiązanie.

Warto przeanalizować średnie zużycie papieru w danej placówce. Przykładowo, gabinet lekarza rodzinnego wykonuje zwykle mniej badań niż poradnia kardiologiczna czy pracownia EEG. Z kolei oddział ginekologiczno-położniczy lub sala porodowa mogą zużywać znaczne ilości papieru do KTG w krótkim czasie, zwłaszcza w okresach większej liczby porodów. Znając orientacyjne zużycie, można optymalnie zaplanować wielkość zamówień, tak aby magazyn nie był ani przepełniony, ani zbyt często pusty.

Przy większych zamówieniach kluczowa jest także powtarzalność jakości. Jeśli placówka wybierze jednego, sprawdzonego dostawcę papieru do EKG, EEG i KTG, łatwiej utrzymać stały poziom parametrów. Częste zmiany producentów i serii mogą powodować drobne, ale odczuwalne różnice w barwie siatki, kontrastowości czy sztywności papieru, co przekłada się na komfort odczytu.

Logistycznie ważne jest również prawidłowe przechowywanie. Papier termiczny powinien być chroniony przed nadmiarem światła słonecznego, wysoką temperaturą i wilgocią. Należy unikać składowania go w pobliżu źródeł ciepła, w nieogrzewanych magazynach narażonych na duże wahania temperatur lub w miejscach o podwyższonej wilgotności (np. w piwnicach bez odpowiedniej wentylacji). Przestrzeganie zaleceń producenta pozwala utrzymać pełną jakość warstwy termicznej aż do końca okresu przydatności.

Jak dobrać papier do EKG, EEG i KTG w zależności od typu placówki

Inne potrzeby ma mały prywatny gabinet, a inne duży szpital wieloprofilowy. Dlatego dobór papieru do EKG, EEG i KTG powinien uwzględniać charakter pracy placówki, obciążenie aparatury oraz liczbę stanowisk diagnostycznych.

W małym gabinecie lekarza rodzinnego lub internisty najczęściej wykorzystuje się jeden aparat EKG i sporadycznie współpracuje z pracowniami EEG i KTG zewnętrznymi. Priorytetem jest tu niezawodność i prostota. Dobrym rozwiązaniem jest korzystanie z papieru do EKG sprawdzonej marki, z pełną gwarancją kompatybilności z danym modelem urządzenia. Nie ma sensu kupować zbyt dużych zapasów, ale warto mieć minimalną rezerwę pozwalającą na kilka tygodni pracy.

W przychodni specjalistycznej wykonuje się więcej badań EKG, nieraz posiada się także własny sprzęt do EEG. W takim miejscu kluczowa jest powtarzalność jakości, ponieważ wielu lekarzy opisuje badania i porównuje je w czasie. Dobrym podejściem jest standaryzacja dostaw: wybór określonego producenta papieru do EKG, EEG i ewentualnie KTG oraz regularne dostawy w oparciu o analizę zużycia.

W szpitalu, szczególnie z oddziałem kardiologicznym, neurologycznym i położniczym, zapotrzebowanie na papier do EKG, EEG i KTG jest największe. Tutaj ważne jest nie tylko dopasowanie do wielu różnych urządzeń (różnych producentów i modeli), lecz także organizacja magazynu, kontrola stanów oraz zapewnienie ciągłości dostaw. W dużej placówce warto wdrożyć procedurę weryfikacji każdej nowej partii papieru i pozostawać w stałym kontakcie z dostawcą, który zna specyfikę sprzętu używanego w tym konkretnym szpitalu.

Który papier wybrać do EKG, EEG i KTG – praktyczne wskazówki

Odpowiadając na pytanie „który papier wybrać?”, trzeba pamiętać, że nie istnieje jedno uniwersalne rozwiązanie. Natura badań EKG, EEG i KTG jest różna, a dodatkowo każdy aparat ma własne wymagania. Można jednak przyjąć kilka praktycznych zasad, które ułatwiają wybór.

W przypadku papieru do EKG warto postawić na produkt, który:

• jest dedykowany do konkretnego modelu aparatu EKG,
• posiada precyzyjną siatkę milimetrową,
• ma dobrą, równomierną warstwę termiczną,
• zapewnia odpowiednią gramaturę i sztywność,
• pochodzi od producenta specjalizującego się w papierach medycznych.

Przy wyborze papieru do EEG należy zwrócić uwagę na szerokość i rodzaj składanki, kompatybilność z systemem rejestrującym oraz czytelność siatki. Dobrze, jeśli dostawca ma doświadczenie w zaopatrywaniu pracowni neurologicznych, gdzie często występują specyficzne wymagania co do długości zapisu i sposobu prezentacji.

W przypadku papieru do KTG priorytetem powinna być czytelność i dopasowanie do kardiotokografu. Trzeba zadbać, aby nadruk odpowiadał torom zapisu FHR i skurczów macicy, a papier był odporny na wielokrotne rozwijanie i składanie. Warto wybrać rozwiązanie, które położne i lekarze będą mogli bez problemu interpretować w dynamicznych warunkach sali porodowej.

Niezależnie od rodzaju papieru, dobra praktyka polega na przetestowaniu próbki przed złożeniem dużego zamówienia. Pozwala to ocenić zachowanie papieru w rzeczywistych warunkach pracy i zebrać opinię użytkowników: lekarzy, pielęgniarek, położnych i techników.

Podsumowanie – świadomy wybór papieru do EKG, EEG i KTG

Papier do EKG, EEG i KTG nie jest zwykłym materiałem biurowym, lecz integralnym elementem procesu diagnostycznego. Od jego jakości zależy czytelność zapisu, precyzja pomiarów i komfort pracy personelu medycznego. Papier do EKG wymaga precyzyjnej siatki milimetrowej i stabilnej warstwy termicznej. Papier do EEG musi zapewniać czytelność wielokanałowego, często długotrwałego zapisu aktywności mózgu. Papier do KTG służy do jednoczesnej oceny czynności serca płodu i czynności skurczowej macicy, więc nadruk i parametry muszą wspierać szybkie podejmowanie decyzji klinicznych.

Świadomy wybór polega na dopasowaniu papieru nie tylko do typu badania, ale i do konkretnego modelu aparatu. Ważne są parametry techniczne, certyfikacja, powtarzalność jakości, warunki przechowywania oraz doświadczenie dostawcy w branży medycznej. Dzięki temu gabinet, przychodnia czy szpital mogą liczyć na stabilną, bezproblemową pracę urządzeń diagnostycznych i pewność, że każdy zapis EKG, EEG i KTG będzie czytelny, wiarygodny oraz łatwy do archiwizacji i porównania w czasie.
